3 軸 CNC マシンと 5 軸 CNC マシンの違いを探る
CNC (コンピューター数値制御) マシンは、業界全体の製造プロセスに革命をもたらし、精度、効率、自動化を実現しました。利用可能なさまざまなタイプの CNC マシンの中で、3 軸および 5 軸 CNC マシンは、独自の機能を持つ 2 つの異なるカテゴリとして際立っています。この記事では、これら 2 種類の CNC マシンの主な違いを詳しく掘り下げ、それぞれの利点と用途に焦点を当てます。
CNC マシンの基礎
3 軸 CNC 機械と 5 軸 CNC 機械の違いを詳しく説明する前に、CNC 加工の基本概念を簡単に確認してみましょう。これらの機械は部品やコンポーネントの生産を自動化するために使用され、高い精度と再現性を実現します。 CNC マシンはコンピューター プログラムの指示に従い、切削工具の動きをガイドして、金属、プラスチック、木材などの原材料を目的の形状に成形します。
3 軸 CNC マシンについて理解する
1. 3 方向の動き: 3 軸 CNC 機械は、X 軸 (左右)、Y 軸 (前後)、Z 軸 (上下) の 3 つの主な方向に動作します。これは、切削工具がこれら 3 つの軸に沿って移動して、切削、フライス加工、穴あけ、および成形の操作を実行できることを意味します。
2. 限定された複雑な形状: 3 軸加工機は多用途で幅広い用途に適していますが、主に比較的単純な幾何学的形状を持つ部品用に設計されています。 2D および 3D のフライス加工タスクには優れていますが、複雑な形状やアンダーカットには苦労する場合があります。
3. 費用対効果が高い: 3 軸 CNC 機械は一般に、5 軸 CNC 機械よりも費用対効果が高く、メンテナンスが容易です。生産プロセスの改善を目指す中小企業に人気の選択肢です。
3 軸 CNC マシンのアプリケーション:
- 単純な部品のプロトタイピングと迅速な製造
- 家具の製作
- サインとプレートの作成
- 平板金属の切断および製作
- 彫刻と木彫り
5 軸 CNC マシンを理解する

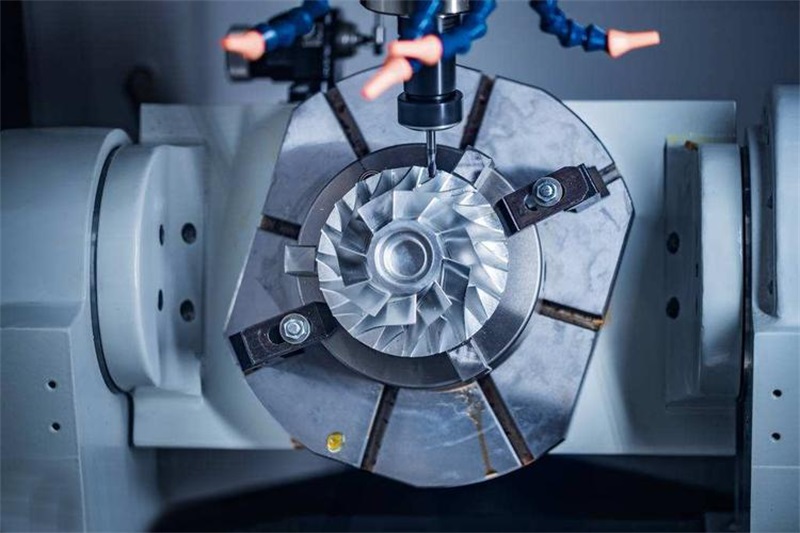

1. 動きの自由度の向上: 5 軸 CNC マシンは、通常 A 軸と B 軸と呼ばれる 2 つの追加の回転軸を導入することにより、さらなるレベルの柔軟性を提供します。これにより、切削工具は標準の X、Y、Z 軸に加えて、傾斜や回転などの複数の方向に移動できるようになります。
2. 複雑な形状: 切削工具を傾けたり回転させたりできるため、5 軸 CNC 機械は、複雑な形状、アンダーカット、輪郭のある表面を備えた複雑な部品の加工に最適です。これらは、航空宇宙部品、医療用インプラント、自動車部品によく使用されます。
3. より高い精度: 5 軸加工機は、さまざまな角度からワークピースにアプローチできるため、より高い精度と表面仕上げ品質を実現できます。これにより、複数のセットアップや二次操作の必要性が軽減されます。
4. セットアップの複雑さの増加: 5 軸 CNC マシンの操作とプログラミングは、3 軸マシンに比べて複雑になる可能性があり、専門的なトレーニングが必要です。追加軸のセットアップと位置合わせには細心の注意が必要です。
5 軸 CNC マシンのアプリケーション:
- 航空宇宙および航空部品
- 医療機器の製造
・自動車産業（エンジン部品向け）
- プラスチック産業向けの複雑な金型の製作
- 彫刻と美術品の製作
要約すると、3 軸および 5 軸 CNC マシンは、さまざまな製造ニーズと要件に対応します。 3 軸加工機はコスト効率が高く、単純な部品には多用途に使用できますが、5 軸加工機は比類のない柔軟性と精度を提供するため、複雑で入り組んだ部品には不可欠です。これら 2 種類の CNC マシンのいずれかを選択する場合は、プロジェクトの特定の用途と生産需要を考慮することが重要です。結局のところ、3 軸と 5 軸の CNC 機械は両方とも、現代の製造の世界を進歩させる上で重要な役割を果たしています。

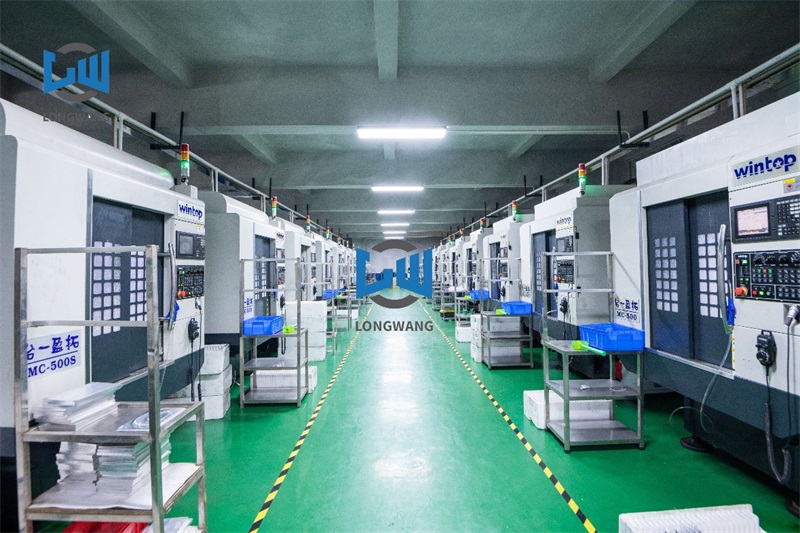

東莞龍王金物有限公司は、お客様のさまざまな加工要件を満たすために200セット以上のCNCフライスマシニングセンターを所有しています。技術図面をお送りいただければ、CNC フライス加工ビューから専門的なアドバイスをお送りいたします。
